CO2-Laser

Ein CO2-Laser (Kohlenstoffdioxid-Laser) ist eine Art von Gaslaser, der Kohlenstoffdioxid (CO2) als aktives Lasermedium verwendet. Diese Laser zählen zu den leistungsstärksten kontinuierlich betriebenen Laserquellen und finden vielfältige Anwendungen in der Industrie, Medizin und Wissenschaft. Sie zeichnen sich durch eine hohe Effizienz, enorme Leistungsdichte und die Fähigkeit aus, eine breite Palette von Materialien zu bearbeiten. Die CO2-Lasertechnologie ermöglicht Präzisionsarbeit auf höchstem Niveau und wird vielfach eingesetzt, um Verfahren wie Schneiden, Gravieren und Schweißen zu automatisieren. Dank ihrer bewährten Technologie, die kontinuierlich weiterentwickelt wird, sind CO2-Laser auch in anspruchsvollen Anwendungen nicht mehr wegzudenken. Darüber hinaus werden CO2-Laser zunehmend in neuen Bereichen wie der additiven Fertigung und der Umwelttechnik eingesetzt, wo ihre Fähigkeiten zur Materialbearbeitung und zur Durchführung chemischer Reaktionen besonders gefragt sind.

CO2-Laser arbeiten auf Grundlage der Emission von Strahlung im infraroten Bereich, die es ihnen ermöglicht, eine Vielzahl von Materialien zu durchdringen und zu bearbeiten. Aufgrund der hohen Energieeffizienz und der Möglichkeit, sie sowohl im Dauerstrich- als auch im Pulsbetrieb zu verwenden, haben sich CO2-Laser als eine der vielseitigsten Lasertechnologien etabliert. Die Entwicklung dieser Technologie schreitet stetig voran, wobei Forscher daran arbeiten, neue Anwendungen zu erschließen und die Effizienz weiter zu erhöhen.

40W CO2-Laser

Ein häufig eingesetzter Typ eines CO2-Lasers ist der 40W CO2-Laser. Dieser Laser zeichnet sich durch seine kompakte Größe und hohe Effizienz aus, wodurch er ideal für kleinere bis mittelgroße Anwendungen in der Materialbearbeitung geeignet ist. Der 40W CO2-Laser wird häufig in Hobbywerkstätten und Kleinbetrieben verwendet, insbesondere für das Schneiden und Gravieren von nichtmetallischen Materialien wie Holz, Kunststoff, Leder und Glas. Durch seine relativ moderate Leistung bietet der 40W CO2-Laser eine gute Balance zwischen Kosten, Effizienz und Vielseitigkeit. Er ist daher eine beliebte Wahl für Einsteiger in die Lasertechnologie sowie für Schulen und Bildungseinrichtungen, die eine sichere und kostengünstige Einführung in die Laserbearbeitung suchen.

Die Einsatzmöglichkeiten des 40W CO2-Lasers sind aufgrund seiner Flexibilität und Leistungsfähigkeit vielfältig. Für Bastler und Heimwerker ist dieser Laser ideal, um personalisierte Projekte durchzuführen, wie zum Beispiel das Gravieren von Geschenkartikeln oder das Erstellen von Prototypen. Auch kleine Unternehmen nutzen 40W CO2-Laser, um maßgeschneiderte Produkte zu entwickeln, ohne in teure industrielle Lasersysteme investieren zu müssen. Zudem eignet sich dieser Laser hervorragend für künstlerische Arbeiten, da er mit hoher Präzision feine Details schneiden und gravieren kann, was ihn besonders für die Herstellung von Kunstwerken und Dekorationsobjekten beliebt macht.

Geschichte

Die Entwicklung des CO2-Lasers begann in den 1960er Jahren, einer Zeit der intensiven Forschung in der Lasertechnologie. Der erste funktionsfähige CO2-Laser wurde 1964 von Kumar Patel am Hughes Research Laboratories entwickelt. Diese Erfindung markierte einen wichtigen Meilenstein, da sie die bisherige Forschung übertraf und erstmals hohe Leistung und Effizienz in einem gasbasierten Lasersystem ermöglichte. Seit dieser Zeit hat sich die CO2-Lasertechnologie stetig weiterentwickelt, um den immer komplexer werdenden Anforderungen gerecht zu werden. Technologische Fortschritte wie verbesserte Gasgemische, effizientere Resonatordesigns und modernisierte Kühlsysteme haben dazu beigetragen, die Effizienz und Stabilität von CO2-Lasern kontinuierlich zu erhöhen, was ihre Anwendungsmöglichkeiten erheblich erweitert hat.

In den folgenden Jahrzehnten wurden CO2-Laser in einer Vielzahl von industriellen Anwendungen eingeführt. Die Verbesserung der Laserkontrolle und der Strahlqualität ermöglichte die präzisere Bearbeitung von Materialien, was die Tür zu hochspezialisierten Einsatzgebieten öffnete. Mitte der 1980er Jahre wurden CO2-Laser in der Automobilproduktion verwendet, um Karosserieteile zu schneiden und zu schweißen. In den 1990er Jahren wurden sie dann zunehmend in der Medizintechnik eingesetzt, zum Beispiel zur Hautbehandlung und für chirurgische Eingriffe. Die Fähigkeit des CO2-Lasers, biologische Gewebe präzise und mit minimalen Schäden zu schneiden, hat ihn in der modernen Chirurgie unverzichtbar gemacht.

CO2-Laser Funktionsweise

Die Funktionsweise eines CO2-Lasers basiert auf dem Prinzip der stimulierten Emission. Hierbei werden CO2-Moleküle durch Energiezufuhr angeregt und zur Aussendung kohärenter Strahlung veranlasst. Der Prozess umfasst mehrere Schlüsselschritte, die im Zusammenspiel die Laserstrahlung erzeugen:

Anregung der CO2-Moleküle: Die Anregung erfolgt in einer Gasmischung, die typischerweise aus Kohlenstoffdioxid (CO2), Stickstoff (N2) und Helium (He) besteht. Eine elektrische Gasentladung versorgt die Stickstoffmoleküle mit Energie, welche diese wiederum effizient auf die CO2-Moleküle übertragen. Diese Energieübertragung ist entscheidend, um die Moleküle in den notwendigen angeregten Zustand zu versetzen.

Besetzungsinversion: Der nächste Schritt besteht darin, eine sogenannte Besetzungsinversion zu erzeugen. Das bedeutet, dass mehr CO2-Moleküle im angeregten Zustand als im Grundzustand sind. Diese Bedingung ist notwendig, damit die stimulierte Emission von Photonen effizient stattfinden kann.

Stimulierte Emission: Treffen Photonen auf angeregte CO2-Moleküle, regen sie diese dazu an, weitere identische Photonen auszusenden. Dieses Prinzip führt zu einer Kettenreaktion, bei der das Lichtsignal innerhalb des Laserkavities verstärkt wird.

Verstärkung und Strahlungsauskopplung: Der Laserresonator besteht aus zwei Spiegeln, die das Licht zwischen ihnen hin- und herreflektieren, um die Intensität weiter zu verstärken. Einer der Spiegel ist teilweise durchlässig, sodass ein Teil des Lichtes als Laserstrahl austreten kann. Der resultierende Laserstrahl hat eine Wellenlänge von etwa 10,6 Mikrometern im Infrarotbereich, was ihn besonders geeignet für die Bearbeitung von Materialien macht.

Die Funktionsweise eines CO2-Lasers ist komplex, aber dennoch hochgradig effizient. Die Wahl der Gasmischung und die präzise Steuerung der elektrischen Entladung sind entscheidend, um eine stabile Laserstrahlung zu erzeugen. Durch die Kombination von Stickstoff und Helium in der Gasmischung wird die Energieübertragung optimiert, was zur Stabilisierung des Laserprozesses beiträgt. Diese Effizienz ist einer der Gründe, warum CO2-Laser in der Materialbearbeitung und Medizin so weit verbreitet sind.

CO2-Laser kaufen

Beim Kauf eines CO2-Lasers gibt es verschiedene Aspekte, die berücksichtigt werden sollten. Zunächst ist die Leistung des Lasers ein entscheidender Faktor. CO2-Laser sind in verschiedenen Leistungsklassen erhältlich, von kleinen Modellen mit 30-40 Watt für Gravur- und Schneidearbeiten bis hin zu Hochleistungslasern mit mehreren Kilowatt, die in der Industrie verwendet werden. Bei der Auswahl eines CO2-Lasers sollte man auch die geplante Anwendung, den benötigten Arbeitsbereich und die Verfügbarkeit von Ersatzteilen und Wartungsservices berücksichtigen. Für private oder semiprofessionelle Zwecke sind kompakte Tischgeräte wie der 40W CO2-Laser besonders beliebt, da sie ein gutes Verhältnis von Preis zu Leistung bieten und vielseitig eingesetzt werden können. Beim Kauf eines CO2-Lasers sollte zudem auf die Sicherheit geachtet werden, da die unsichtbare Infrarotstrahlung eine Gefährdung darstellen kann. Schutzmaßnahmen wie Laserschutzbrillen und abgeschirmte Arbeitsbereiche sind essenziell, um die Arbeit mit CO2-Lasern sicher zu gestalten.

Ein weiterer wichtiger Aspekt beim Kauf eines CO2-Lasers ist der Wartungsaufwand. CO2-Laser benötigen regelmäßige Wartung, um eine gleichbleibende Leistung zu gewährleisten. Dazu gehört das Überprüfen der Gasmischung, die Reinigung der optischen Komponenten und die Kühlung des Systems. Käufer sollten sicherstellen, dass sie Zugang zu qualifizierten Wartungstechnikern haben oder selbst über das nötige Wissen und die Ressourcen verfügen, um Wartungsarbeiten durchzuführen. Darüber hinaus sollten potenzielle Käufer auf den Ruf des Herstellers achten, insbesondere im Hinblick auf die Verfügbarkeit von Ersatzteilen und die Zuverlässigkeit des Kundenservice.

Typen von CO2-Lasern

CO2-Laser können auf unterschiedliche Weise klassifiziert werden, je nach Betriebsart und Anwendungsgebiet:

**Typen von CO2-Lasern**
Typ	Beschreibung
Dauerstrichlaser	Arbeiten kontinuierlich und bieten eine gleichmäßige Leistungsabgabe. Sie sind ideal für industrielle Anwendungen, bei denen eine konstante Bearbeitungsgeschwindigkeit erforderlich ist, beispielsweise bei automatisierten Schneidprozessen.
Pulsbetriebslaser	Erzeugen kurze, hochintensive Lichtpulse, die für Anwendungen mit hoher Spitzenleistung eingesetzt werden. Beispiele dafür sind die mikroskopische Materialbearbeitung oder präzise chirurgische Eingriffe, bei denen minimale thermische Schäden gewünscht sind.
Festkörpergekühlte CO2-Laser	Verwenden Festkörperkomponenten zur Ableitung der erzeugten Wärme und bieten dadurch eine kompaktere Bauweise bei gleichzeitig hoher Effizienz. Sie werden oft in Forschungseinrichtungen und spezialisierten industriellen Anwendungen eingesetzt, wo eine kompakte Bauweise und höhere Energieeffizienz erforderlich sind.
Fasergekoppelte CO2-Laser	Integrieren Faseroptik zur Strahlführung, was eine präzisere Steuerung und leichtere Integration in automatisierte Systeme ermöglicht. Sie erweitern die Einsatzmöglichkeiten, insbesondere in der modernen Fertigungstechnik, wo Flexibilität und hohe Präzision gefordert sind.

Die Wahl des Lasertyps hängt stark von der beabsichtigten Anwendung ab. Dauerstrichlaser sind ideal für kontinuierliche Schnitte und industrielle Bearbeitungen, während Pulsbetriebslaser dort verwendet werden, wo hohe Präzision und minimale Wärmeeinwirkung gefragt sind. Fasergekoppelte CO2-Laser bieten den Vorteil einer einfachen Integration in bestehende automatisierte Fertigungssysteme und ermöglichen komplexe Bearbeitungen mit hoher Genauigkeit. Besonders in der Forschung sind festkörpergekühlte CO2-Laser gefragt, da sie kompakte Bauweisen und eine effektive Wärmeableitung kombinieren.

Anwendungen

Die Einsatzmöglichkeiten von CO2-Lasern sind enorm vielseitig und reichen von der Materialbearbeitung über medizinische Anwendungen bis hin zur analytischen Forschung:

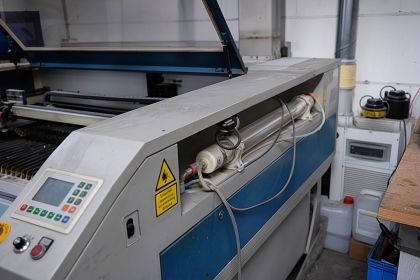

Materialbearbeitung: CO2-Laser sind für das Schneiden, Schweißen und Gravieren zahlreicher Materialien wie Metalle, Kunststoffe, Holz und Textilien unverzichtbar geworden. Besonders in der Automobil- und Luftfahrtindustrie sowie in der Elektronikfertigung kommen CO2-Laser aufgrund ihrer Effizienz und Präzision zum Einsatz.

Medizinische Anwendungen: In der Medizin werden CO2-Laser häufig bei chirurgischen Eingriffen verwendet, zum Beispiel zur Entfernung von Gewebe oder zur Behandlung von Hautkrankheiten. Durch die punktgenaue Energieabgabe können CO2-Laser minimalinvasive Verfahren unterstützen, die für den Patienten eine geringere Belastung und eine schnellere Heilung bedeuten. CO2-Laser sind ideal für Eingriffe, bei denen es darauf ankommt, das umgebende Gewebe zu schonen, da sie präzise Schnitte mit minimaler Blutung ermöglichen.

Analytik und Forschung: CO2-Laser finden ebenfalls Anwendung in der Spektroskopie, wo sie als Lichtquellen zur Untersuchung von Molekülstrukturen und chemischen Bindungen genutzt werden. In der Grundlagenforschung, etwa in der Quantenoptik oder der Plasmaphysik, sind CO2-Laser unverzichtbar, um Experimente mit hoher Energie und Präzision durchzuführen. Dank ihrer hohen Strahlstabilität sind sie ideal für Langzeitexperimente, bei denen konstante Bedingungen erforderlich sind.

Kommunikationstechnologie und Umwelttechnik: CO2-Laser werden auch in der Infrarotkommunikation verwendet, um Daten über große Entfernungen zu übertragen. In der Umwelttechnik dienen sie zur Abgasreinigung und Schadstoffbehandlung, indem sie kontrollierte chemische Reaktionen ermöglichen. Ein weiterer Einsatzbereich ist die Analyse von Gasen, wo CO2-Laser genutzt werden, um bestimmte Bestandteile in komplexen Gasgemischen zu identifizieren und zu quantifizieren.

Technische Aspekte

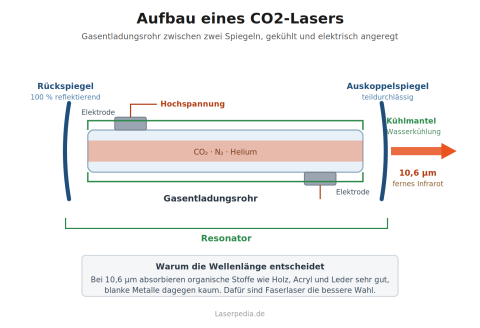

Laserresonator

Der Laserresonator, bestehend aus zwei Spiegeln, ist eine Schlüsselkomponente des CO2-Lasers, da er die Strahlqualität entscheidend beeinflusst. Die Geometrie des Resonators, insbesondere die Krümmung der Spiegel, spielt eine wesentliche Rolle bei der Optimierung des Laserstrahls:

Stabile Resonatoren: Sie halten den Strahl stabil innerhalb des Resonators, was besonders wichtig für eine gleichbleibend hohe Strahlqualität ist.

Konfokale Resonatoren: Hier werden Spiegel mit identischer Krümmung eingesetzt, um eine symmetrische Führung des Strahls zu erreichen, was die Strahlqualität verbessert.

Instabile Resonatoren: Sie ermöglichen eine besonders starke Fokussierung des Strahls und werden bei Anwendungen mit hoher Leistungsdichte genutzt.

Die Resonatorkonstruktion beeinflusst nicht nur die Strahlqualität, sondern auch die Effizienz und Stabilität des Lasers. Die Auswahl der Spiegeltypen und die genaue Abstimmung der Resonatorkomponenten sind entscheidend für die Leistungsfähigkeit des CO2-Lasers. In industriellen Anwendungen, bei denen ein Höchstmaß an Präzision gefordert ist, werden häufig stabile Resonatoren verwendet, da sie eine hohe Strahlkonsistenz gewährleisten.

Gasgemisch und Kühlung

Das Gasgemisch in CO2-Lasern besteht in der Regel aus CO2, N2 und He. Stickstoff überträgt Energie effizient auf die CO2-Moleküle, während Helium zur Wärmeableitung beiträgt und die Lebensdauer des Lasers verlängert. Die Kühlung erfolgt häufig über wassergekühlte Systeme, die eine konstante Temperatur sicherstellen und eine Überhitzung verhindern. Alternativ können bei kleineren Lasereinheiten auch Luftkühlung oder passive Kühlmechanismen eingesetzt werden.

Eine effektive Kühlung ist besonders wichtig für die Leistungsstabilität des Lasers. Ohne ausreichende Kühlung würde die Temperatur im Laserkavität ansteigen, was zu einer Verschlechterung der Strahlqualität und im schlimmsten Fall zu einer Beschädigung der Laserkomponenten führen könnte. In industriellen Hochleistungslasern sind wassergekühlte Systeme üblich, da sie eine effektive Temperaturregelung auch bei langen Einsatzzeiten gewährleisten. In tragbaren oder kleineren Lasersystemen hingegen wird oft Luftkühlung verwendet, da diese einfacher zu handhaben und weniger wartungsintensiv ist.

Leistungsregelung und Stabilität

Die Regelung der Laserleistung erfolgt über mehrere Parameter:

Der Gasdruck beeinflusst die Leistungsabgabe direkt – höherer Druck führt in der Regel zu einer erhöhten Leistung.
Der Entladungsstrom steuert die Anregungsrate der CO2-Moleküle und somit die Intensität des Laserstrahls.
Durch den Pulsbetrieb lassen sich hohe Spitzenleistungen erreichen, während die Gesamtleistung moderat bleibt.
Eine präzise Temperaturkontrolle sichert eine gleichbleibende Laserleistung und eine gute Strahlqualität.
Feedback-Systeme überwachen und regulieren die Laserparameter, um eine konstante Qualität sicherzustellen.

Eine gleichmäßige Leistungsregelung ist essenziell, um die gewünschten Bearbeitungsergebnisse zu erzielen. Besonders in der industriellen Fertigung, wo gleichbleibende Qualität und geringe Toleranzen gefordert sind, spielen stabile Lasersysteme eine entscheidende Rolle. Feedback-Systeme tragen dazu bei, Abweichungen in der Strahlleistung sofort zu erkennen und entsprechende Anpassungen vorzunehmen, um die Leistung auf dem gewünschten Niveau zu halten. Dies ist besonders wichtig in der Präzisionsbearbeitung und in der Mikrofertigung.

Zukunftsaussichten

Die Zukunftsaussichten für CO2-Laser sind vielversprechend. Die Forschung konzentriert sich zunehmend auf die Verbesserung der Energieeffizienz, die Reduktion der Größe und die Erweiterung der Anwendungsmöglichkeiten. Neue Materialien und innovative Resonatordesigns könnten künftig die Effizienz von CO2-Lasern weiter erhöhen. Fortschritte in der Materialwissenschaft werden es ermöglichen, leistungsfähigere und kompaktere Systeme zu entwickeln, die für die additive Fertigung, präzise Mikrobearbeitung oder auch in der medizinischen Diagnostik eingesetzt werden. Zudem könnte die Integration von CO2-Lasern in automatisierte und intelligente Fertigungssysteme die industrielle Produktion revolutionieren und die Präzision sowie die Flexibilität in der Herstellung weiter steigern.

Ein weiterer spannender Entwicklungsbereich ist der Einsatz von CO2-Lasern in der Umwelttechnik. Hier könnten sie dazu beitragen, den CO2-Fußabdruck industrieller Prozesse zu reduzieren, indem sie zur Reinigung von Abgasen und zur Behandlung von Schadstoffen verwendet werden. Die Kombination von CO2-Lasern mit intelligenten Sensorsystemen könnte in Zukunft auch neue Anwendungsbereiche in der Umweltüberwachung eröffnen, zum Beispiel zur Messung von Luftschadstoffen in Echtzeit.

Schlussbemerkung

CO2-Laser sind eine vielseitige und leistungsfähige Technologie, die in zahlreichen Bereichen der modernen Industrie und Forschung eine zentrale Rolle spielt. Ihre hohe Leistungsfähigkeit und Präzision machen sie zu einem unverzichtbaren Werkzeug für die Bearbeitung verschiedenster Materialien. Die kontinuierliche Weiterentwicklung der CO2-Lasertechnologie hat ihre Effizienz und Anwendungsmöglichkeiten erheblich verbessert. Durch die ständigen Fortschritte bleiben CO2-Laser ein wesentlicher Bestandteil der Lasertechnologie mit einer Vielzahl von möglichen Anwendungen in der Zukunft.

Die wachsende Bedeutung von CO2-Lasern in der industriellen Produktion, Medizin, Forschung und Umwelttechnik unterstreicht ihr Potenzial. Mit den laufenden technologischen Verbesserungen werden CO2-Laser immer effizienter, vielseitiger und benutzerfreundlicher. Das ermöglicht nicht nur ihre Nutzung in Hightech-Bereichen, sondern macht sie auch für kleinere Betriebe und private Anwender zugänglicher. Die Zukunft der CO2-Lasertechnologie sieht daher sehr vielversprechend aus, da sie weiterhin eine Schlüsselrolle in der technologischen Entwicklung spielen wird.

Weiterführende Links

Literatur

Patel, C. Kumar N. (1964). "Continuous-Wave Laser Action on Vibrational-Rotational Transitions of CO2". Physical Review.
Svelto, Orazio (2010). Principles of Lasers. Springer Science & Business Media.
Bäuerle, Dieter (2011). Laser Processing and Chemistry. Springer Science & Business Media.
Hügel, Helmut (2013). Laser in der Fertigung. Vieweg+Teubner Verlag.
Siegman, Anthony E. (1986). Lasers. University Science Books.
