Laserschneiden
Laserschneiden ist ein hochpräzises thermisches Trennverfahren, bei dem ein fokussierter Laserstrahl zum Schneiden verschiedener Materialien eingesetzt wird. Diese Technologie nutzt die konzentrierte Energie des Lasers, um Materialien zu erhitzen, zu schmelzen oder zu verdampfen und so präzise Schnitte zu erzeugen. Das Verfahren zeichnet sich durch seine hohe Genauigkeit, Geschwindigkeit und Flexibilität aus und hat sich in zahlreichen industriellen Anwendungen etabliert.
Die Entwicklung des Laserschneidens geht auf die Erfindung des Lasers in den 1960er Jahren zurück. Seitdem hat sich die Technologie kontinuierlich weiterentwickelt und ist heute ein unverzichtbares Werkzeug in der modernen Fertigung. Laserschneiden ermöglicht die Bearbeitung einer Vielzahl von Materialien, darunter Metalle, Kunststoffe, Holz, Textilien und Keramik. Die Vielseitigkeit des Verfahrens macht es zu einer attraktiven Option für verschiedene Branchen, von der Automobilindustrie über die Luft- und Raumfahrt bis hin zur Medizintechnik.
Ein wesentlicher Vorteil des Laserschneidens ist die Möglichkeit, komplexe Geometrien und feine Details mit hoher Präzision zu schneiden. Dies wird durch die geringe Fokusgröße des Laserstrahls und die computergesteuerte Bewegung des Schneidkopfes oder des Werkstücks erreicht. Zudem hinterlässt der Laserstrahl in der Regel saubere Schnittkanten, die oft keine Nachbearbeitung erfordern. Dies trägt zur Effizienz des Prozesses bei und reduziert den Materialverlust.
Die Wahl des geeigneten Lasertyps und der Prozessparameter hängt von verschiedenen Faktoren ab, wie dem zu bearbeitenden Material, der gewünschten Schnittqualität und der Produktionsgeschwindigkeit. Häufig verwendete Lasertypen für das Schneiden sind CO2-Laser, Festkörperlaser und Faserlaser, die jeweils spezifische Vor- und Nachteile für bestimmte Anwendungen bieten.
Physikalische Grundlagen

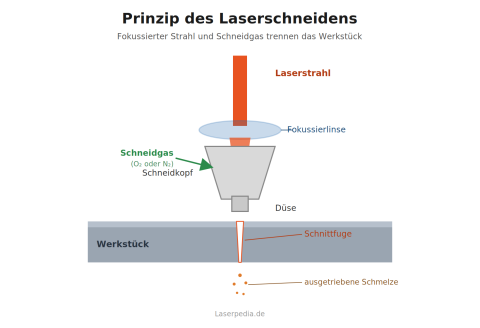

Das Laserschneiden basiert auf der Wechselwirkung zwischen dem fokussierten Laserstrahl und dem Werkstückmaterial. Der Laserstrahl wird durch eine Optik auf einen kleinen Punkt fokussiert, wodurch eine sehr hohe Energiedichte erreicht wird. Diese konzentrierte Energie führt zu einer schnellen lokalen Erwärmung des Materials, die je nach Werkstoff und Laserparametern verschiedene Effekte hervorrufen kann:
1. Schmelzschneiden: Bei diesem Prozess wird das Material durch die Laserenergie geschmolzen und durch einen koaxialen Gasstrahl aus der Schnittfuge geblasen. Dieses Verfahren wird häufig bei Metallen angewendet.
2. Verdampfungsschneiden: Hierbei wird das Material direkt von fest zu gasförmig überführt (sublimiert). Dies ist typisch für Materialien wie Holz oder bestimmte Kunststoffe.
3. Reaktives Laserschneiden: Bei diesem Verfahren wird zusätzlich zur Laserenergie eine exotherme chemische Reaktion zwischen dem Material und einem reaktiven Prozessgas (z.B. Sauerstoff) genutzt, um den Schneidprozess zu unterstützen.
Die Wechselwirkung zwischen Laser und Material wird durch verschiedene physikalische Prozesse bestimmt, darunter Absorption, Reflexion und Wärmeleitung. Die Absorption der Laserenergie ist entscheidend für die Effizienz des Schneidprozesses und hängt von Faktoren wie der Wellenlänge des Lasers und den optischen Eigenschaften des Materials ab.
Wärmeeinflusszone
Ein wichtiger Aspekt beim Laserschneiden ist die Wärmeeinflusszone (WEZ), die den Bereich um die Schnittfuge beschreibt, in dem das Material durch die Wärmeeinwirkung verändert wird. Die Größe der WEZ beeinflusst die mechanischen Eigenschaften und die Qualität des Schnitts. Durch optimierte Prozessparameter und geeignete Kühltechniken kann die WEZ minimiert werden.
Die Wärmeeinflusszone lässt sich mathematisch durch die Wärmeleitungsgleichung beschreiben:
∂T/∂t = α · ∇²T
Dabei ist T die Temperatur, t die Zeit und α die Temperaturleitfähigkeit des Materials.
Lasertypen für das Schneiden
Für das Laserschneiden kommen verschiedene Lasertypen zum Einsatz, die sich in ihren Eigenschaften und Anwendungsbereichen unterscheiden:
CO2-Laser
CO2-Laser sind gasförmige Laser, die eine Wellenlänge von 10,6 µm im mittleren Infrarotbereich emittieren. Sie eignen sich besonders gut für das Schneiden von nichtmetallischen Materialien wie Holz, Acryl und Textilien, können aber auch für das Schneiden von Metallen eingesetzt werden. CO2-Laser zeichnen sich durch hohe Effizienz und relativ niedrige Betriebskosten aus.
Festkörperlaser
Festkörperlaser, insbesondere Nd:YAG-Laser, emittieren Licht mit einer Wellenlänge von 1064 nm. Sie sind besonders effektiv beim Schneiden von Metallen und können auch reflektierende Materialien wie Aluminium und Kupfer bearbeiten. Moderne Festkörperlaser erreichen hohe Leistungen und ermöglichen sehr präzise Schnitte.
Faserlaser
Faserlaser sind eine spezielle Form von Festkörperlasern, bei denen der Laserstrahl in einer optischen Faser erzeugt und geführt wird. Sie bieten eine hohe Strahlqualität, Effizienz und Zuverlässigkeit. Faserlaser haben in den letzten Jahren zunehmend an Bedeutung gewonnen und werden häufig für das Schneiden von Metallen, insbesondere dünnen Blechen, eingesetzt.
Prozessparameter und Optimierung
Die Qualität und Effizienz des Laserschneidens hängen von zahlreichen Prozessparametern ab, die sorgfältig aufeinander abgestimmt werden müssen:
1. Laserleistung: Bestimmt die Energiemenge, die in das Material eingebracht wird. 2. Schneidgeschwindigkeit: Beeinflusst die Energiedichte und die Prozesszeit. 3. Fokuslage: Die Position des Laserfokus relativ zur Materialoberfläche ist entscheidend für die Schnittqualität. 4. Prozessgas: Art und Druck des Prozessgases beeinflussen die Schnittqualität und die Entfernung des geschmolzenen Materials. 5. Pulsparameter: Bei gepulsten Lasern sind Pulsdauer, Pulsenergie und Repetitionsrate wichtige Faktoren.
Die Optimierung dieser Parameter erfordert oft empirische Untersuchungen und kann durch moderne Simulationstools unterstützt werden. Ziel ist es, eine hohe Schnittqualität bei maximaler Produktivität zu erreichen.
Schnittqualität
Die Schnittqualität wird anhand verschiedener Kriterien beurteilt:
- Schnittkantenrauheit
- Gratbildung
- Winkeltreue
- Maßhaltigkeit
- Schlackenbildung
Diese Faktoren werden durch die DIN EN ISO 9013 standardisiert und klassifiziert.
Industrielle Anwendungen
Laserschneiden findet in zahlreichen industriellen Bereichen Anwendung:
Metallverarbeitung
In der Metallverarbeitung wird Laserschneiden für die Herstellung von Präzisionsteilen, Blechzuschnitten und komplexen Strukturen eingesetzt. Besonders in der Automobilindustrie und im Maschinenbau ist die Technologie weit verbreitet.
Luft- und Raumfahrt
Die Luft- und Raumfahrtindustrie nutzt Laserschneiden für die Bearbeitung von Hochleistungswerkstoffen wie Titan und Nickel-Basis-Legierungen. Die hohe Präzision und die Möglichkeit, komplexe Geometrien zu schneiden, machen die Technologie besonders attraktiv für diesen Sektor.
Elektronik
In der Elektronikindustrie wird Laserschneiden für die Herstellung von Leiterplatten, die Bearbeitung von Dünnschichtmaterialien und die Produktion von Mikroelektronikkomponenten eingesetzt.
Medizintechnik
Die Medizintechnik profitiert von der Fähigkeit des Laserschneidens, hochpräzise und sterile Komponenten für medizinische Geräte und Implantate herzustellen.
Aktuelle Entwicklungen und Trends
Die Forschung im Bereich Laserschneiden konzentriert sich auf verschiedene Aspekte:
1. Hochleistungslaser: Entwicklung von Lasern mit höherer Leistung und besserer Strahlqualität für schnellere und präzisere Schnitte.
2. Intelligente Prozessüberwachung: Integration von Sensoren und KI-Systemen zur Echtzeitüberwachung und -optimierung des Schneidprozesses.
3. Hybridverfahren: Kombination von Laserschneiden mit anderen Fertigungsverfahren wie Umformen oder additiver Fertigung.
4. Umweltfreundlichkeit: Entwicklung energieeffizienter Laser und Optimierung der Ressourcennutzung.
5. Neue Materialien: Erforschung von Schneidtechniken für neuartige und schwer zu bearbeitende Materialien.
Sicherheitsaspekte
Beim Laserschneiden müssen strenge Sicherheitsvorschriften beachtet werden, um Risiken wie Augenschäden, Hautverbrennungen oder Brandgefahr zu minimieren. Wichtige Sicherheitsmaßnahmen umfassen:
- Verwendung geeigneter Schutzausrüstung (Laserschutzbrillen)
- Abschirmung des Laserbereichs
- Installation von Absaugsystemen für Dämpfe und Partikel
- Schulung des Bedienpersonals
Die Sicherheitsanforderungen sind in verschiedenen Normen und Richtlinien festgelegt, wie der DIN EN 60825-1 für die Sicherheit von Lasereinrichtungen.
Weiterführende Links
Literatur
- Hügel, H. & Graf, T. (2009). Laser in der Fertigung: Strahlquellen, Systeme, Fertigungsverfahren. Springer-Verlag. ISBN 978-3-834-80725-9.
- Poprawe, R. (2011). Lasertechnik für die Fertigung: Grundlagen, Perspektiven und Beispiele für den innovativen Ingenieur. Springer-Verlag. ISBN 978-3-642-17459-1.
