Laserreinigung

Die Laserreinigung (auch Laserstrahlreinigen) ist ein Verfahren der Lasermaterialbearbeitung zum berührungslosen Entfernen von Verunreinigungen, Rost, Farb- und Lackschichten, Ölen, Fetten sowie Oxid- und Zunderschichten von Werkstoffoberflächen. Grundlage ist die Laserablation: Ein fokussierter, meist gepulster Laserstrahl trägt die unerwünschte Deckschicht schichtweise ab, indem er sie verdampft oder von der Oberfläche abplatzen lässt, während das darunterliegende Grundmaterial möglichst unbeeinflusst bleibt.

Das Verfahren gehört zur selben Werkstoffbearbeitungsfamilie wie Laserschneiden, Laserschweißen und Lasergravur, unterscheidet sich von diesen jedoch durch das Ziel, nicht das Grundmaterial zu formen, sondern ausschließlich eine aufliegende oder anhaftende Schicht zu entfernen. Laserreinigung wird sowohl in der industriellen Fertigung, etwa zur Vorbehandlung vor dem Fügen oder Beschichten, als auch in der Restaurierung und Denkmalpflege eingesetzt.

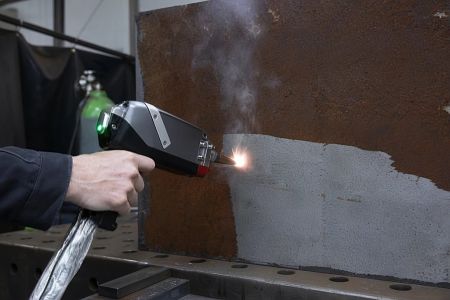

Laserreinigung: berührungslose Entfernung von Rost und alten Beschichtungen von einer Stahloberfläche.

Funktionsprinzip

Die Reinigungswirkung beruht auf der Absorption der Laserstrahlung in der zu entfernenden Deckschicht. Trifft der Strahl auf die Oberfläche, wird ein Teil der Strahlungsenergie von der Verunreinigung aufgenommen und in Wärme umgewandelt. Die physikalischen Grundlagen der Wechselwirkung von Laserstrahlung und Materie behandelt der Artikel Laserphysik.

Für den Materialabtrag sind im Wesentlichen drei Mechanismen verantwortlich, die je nach Schicht, Wellenlänge und Pulsdauer einzeln oder gemeinsam auftreten:

Verdampfung und Sublimation: Die absorbierte Energie erhitzt die Deckschicht so stark, dass sie unmittelbar verdampft oder sublimiert.
Thermische Spannungen und Abplatzen: Die schlagartige Erwärmung führt zu einer raschen Wärmeausdehnung. Unterschiedliche Ausdehnung von Deckschicht und Grundmaterial erzeugt mechanische Spannungen, wodurch die Schicht aufbricht und abplatzt (Spallation).
Plasma- und Druckwelleneffekte: Bei hoher Energiedichte bildet sich über der Oberfläche kurzzeitig ein Plasma. Der entstehende Rückstoß und die Druckwelle schleudern gelöste Partikel von der Oberfläche weg.

Entscheidend für die Selektivität ist die sogenannte Ablationsschwelle, also die Energiedichte (Fluenz), ab der ein Material abgetragen wird. Verunreinigungen wie Rost, dunkle Lacke oder Ölrückstände absorbieren die verwendete Wellenlänge in der Regel deutlich stärker als das metallische Grundmaterial und besitzen eine niedrigere Ablationsschwelle. Wird die Fluenz zwischen die Schwellen von Deckschicht und Grundwerkstoff gelegt, lässt sich die Schicht entfernen, ohne das darunterliegende Metall anzugreifen.

Ein charakteristischer Effekt ist die Selbstbegrenzung des Prozesses: Sobald die absorbierende Deckschicht entfernt ist, liegt das blanke, stärker reflektierende Metall frei. Es nimmt weniger Energie auf, sodass der Abtrag an dieser Stelle nahezu zum Erliegen kommt. Dadurch ist die Laserreinigung bei geeignet gewählten Parametern vergleichsweise materialschonend und gut reproduzierbar.

Verfahren und Lasertypen

In der industriellen Laserreinigung dominieren gepulste Faserlaser mit einer Wellenlänge im nahen Infrarot um 1064 Nanometer. Sie erreichen kurze Pulse im Nanosekundenbereich mit hohen Pulsspitzenleistungen, eine gute Strahlqualität und einen hohen Wirkungsgrad. Die kurzen Pulse begrenzen den Wärmeeintrag in das Grundmaterial und begünstigen den selektiven Abtrag. Die Strahlführung erfolgt bei Faserlasern über einen Lichtwellenleiter (LWL), was flexible und mobile Bearbeitungsköpfe ermöglicht.

Daneben kommen weitere Lasertypen zum Einsatz:

Festkörperlaser (etwa gütegeschaltete Nd:YAG-Laser) wurden früh vor allem in der Denkmalpflege verwendet und arbeiten in einem ähnlichen Wellenlängenbereich wie Faserlaser.
CO2-Laser mit einer Wellenlänge um 10,6 Mikrometer werden seltener zur Metallreinigung genutzt, da Metalle diese Wellenlänge stark reflektieren; für bestimmte organische Schichten sind sie gleichwohl geeignet.
Ultrakurzpulslaser im Pico- und Femtosekundenbereich ermöglichen einen besonders präzisen, thermisch kaum belastenden Abtrag und werden für empfindliche oder hochwertige Oberflächen eingesetzt.

Dauerstrichlaser (Dauerstrichbetrieb) erzielen bei dicken Schichten hohe Abtragsleistungen, arbeiten jedoch mit höherem Wärmeeintrag und geringerer Selektivität als gepulste Systeme.

Zur Flächenbearbeitung lenkt eine Scanneroptik (Galvanometer-Spiegel) den Strahl in schnellen Linienmustern über die Oberfläche. Hinsichtlich der Leistung reicht das Spektrum von handgeführten, luftgekühlten Geräten mit einigen zehn bis einigen hundert Watt für mobile Einsätze bis zu stationären, meist wassergekühlten und häufig robotergeführten Anlagen im Kilowatt-Bereich für die Serienfertigung. Mobile Geräte eignen sich für Reparatur, Restaurierung und Vor-Ort-Arbeiten, während stationäre Anlagen auf hohen Durchsatz und gleichbleibende Qualität ausgelegt sind.

Anwendungen

Laserreinigung wird in zahlreichen Branchen eingesetzt, von der Metallverarbeitung über den Fahrzeug- und Luftfahrtbau bis zur Kunst- und Denkmalpflege. Die folgende Übersicht zeigt typische Anwendungsfelder:

Anwendung	Beispiel	Vorteil
Entrostung	Stahlträger, Werkzeuge, Bauteile	Entfernung von Rost und Zunder ohne Strahlmittel und ohne Abtrag des Grundmetalls
Entlackung	Felgen, Karosserie- und Flugzeugbauteile	schichtweiser, selektiver Farbabtrag auch auf empfindlichen Untergründen
Formenreinigung	Vulkanisierformen für Reifen, Spritzguss- und Backformen	Reinigung oft im eingebauten Zustand ohne Demontage möglich
Restaurierung und Denkmalpflege	Steinskulpturen, Fassaden, Metallobjekte	schonendes Abtragen von Krusten und Ablagerungen ohne mechanischen Kontakt
Schweißnahtvorbereitung	Fügestellen vor dem Laserschweißen oder Schutzgasschweißen	Entfernen von Oxidschichten, Öl und Zunder für porenarme, feste Nähte
Oberflächenaktivierung	Klebe- und Fügeflächen vor dem Verkleben oder Beschichten	definierte Reinheit und Rauheit verbessern die Haftung

In der Fertigung ist die Vorbehandlung vor dem Fügen und Beschichten ein bedeutendes Einsatzgebiet: Öl, Oxidschichten und Trennmittelreste beeinträchtigen die Qualität von Schweiß-, Löt- und Klebeverbindungen, weshalb die Fügestellen vor dem Prozess gereinigt werden. In der Denkmalpflege erlaubt das Verfahren, Verkrustungen und Korrosionsprodukte von wertvollen Objekten abzutragen, ohne die originale Substanz mechanisch oder chemisch zu belasten.

Vorteile gegenüber Strahlen und Chemie

Im Vergleich zu herkömmlichen Reinigungsverfahren wie dem Sandstrahlen, dem Strahlen mit Glasperlen oder Trockeneis sowie der chemischen Reinigung mit Lösemitteln und Beizen weist die Laserreinigung mehrere verfahrensbedingte Eigenschaften auf:

Kein Strahlmittel: Es werden keine Sand-, Glas- oder Trockeneispartikel benötigt. Dadurch entfallen Beschaffung, Lagerung und Entsorgung des Strahlmittels sowie der damit vermischte Abfall.
Keine Chemikalien: Das Verfahren arbeitet trocken und ohne Lösemittel oder Beizen. Es entstehen keine chemischen Abwässer, und der Umgang mit Gefahrstoffen entfällt.
Materialschonend und berührungslos: Da kein Werkzeug die Oberfläche berührt und der Abtrag selektiv erfolgt, bleiben Maßhaltigkeit und Grundmaterial weitgehend erhalten. Dies ist besonders bei dünnwandigen oder empfindlichen Bauteilen von Bedeutung.
Geringes Abfallaufkommen: Es fällt im Wesentlichen nur die abgetragene Schicht an, die von der Absaugung als Partikel erfasst wird. Das Abfallvolumen ist entsprechend klein.
Gute Automatisier- und Reproduzierbarkeit: Die Prozessparameter lassen sich definiert einstellen und wiederholen, was eine gleichbleibende Reinigungsqualität ermöglicht.

Als Einschränkungen sind die vergleichsweise hohen Investitionskosten, die begrenzte Flächenleistung bei dicken oder festsitzenden Schichten sowie die notwendige Absaugung und der erforderliche Laserschutz zu nennen. Die Wahl des geeigneten Reinigungsverfahrens hängt daher von Schichtart, Bauteilgeometrie, Stückzahl und Anforderungen an das Grundmaterial ab.

Sicherheit

Anlagen zur Laserreinigung arbeiten überwiegend mit Lasern der höchsten Gefährdungsklasse. Nach den Laserklassen sind sie meist der Klasse 4 zuzuordnen, bei der bereits diffus gestreute oder reflektierte Strahlung eine Gefahr für Augen und Haut darstellt und zusätzlich Brandgefahr besteht. Da die verbreitete Wellenlänge um 1064 Nanometer für das Auge unsichtbar ist und an metallischen Oberflächen stark reflektiert wird, sind unkontrollierte Reflexionen besonders kritisch. Grundlagen und Schutzmaßnahmen behandelt der Artikel Laser Sicherheit.

Zu den üblichen Schutzmaßnahmen gehören:

Strahlabschirmung: Einhausungen oder Laserschutzkabinen mit Sicherheitsverriegelung (Interlock) bei stationären Anlagen; bei handgeführten Geräten Kontakt- und Sicherheitsschalter, die den Strahl nur bei korrekter Anlage freigeben.
Persönliche Schutzausrüstung: Laserschutzbrillen, die auf die jeweilige Wellenlänge und Leistung abgestimmt sind, sowie geeignete Schutzkleidung.
Absaugung und Filterung: Beim Abtrag entstehen Aerosole, Rauche und Feinstäube, die je nach Deckschicht metallische Oxide oder Zersetzungsprodukte enthalten können. Bei bestimmten Altlacken sind zudem Schwermetalle wie Blei möglich. Eine Absaugung mit geeigneter Filteranlage sowie gegebenenfalls Atemschutz sind daher erforderlich.
Organisatorische Maßnahmen: Bestellung eines Laserschutzbeauftragten, Unterweisung des Personals und Kennzeichnung des Laserbereichs.

Die konkrete Klassifizierung und die abzuleitenden Schutzmaßnahmen richten sich nach Leistung, Wellenlänge und Betriebsart des jeweiligen Systems; die Systematik der Gefährdungsstufen ist unter Laserklassen beschrieben.
