Laserschneiden von Metall

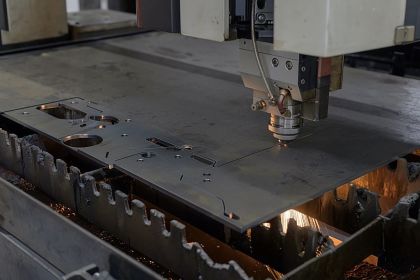

Das Laserschneiden von Metall ist ein hochpräzises thermisches Trennverfahren, bei dem ein fokussierter Laserstrahl zum Schneiden verschiedener Metalle und Legierungen eingesetzt wird. Diese Technologie hat sich in den letzten Jahrzehnten zu einem unverzichtbaren Werkzeug in der modernen Fertigungsindustrie entwickelt. Durch die Kombination von extremer Genauigkeit, Geschwindigkeit und Flexibilität ermöglicht das Laserschneiden die Herstellung komplexer Metallteile mit minimaler Nachbearbeitung.

Im Gegensatz zu konventionellen mechanischen Schneidverfahren wie Stanzen oder Wasserstrahlschneiden bietet das Laserschneiden von Metall einzigartige Vorteile. Der hochenergetische Laserstrahl schmilzt, verdampft oder sublimiert das Material entlang einer präzise definierten Schnittlinie. Dadurch entstehen saubere, glatte Schnittkanten mit minimaler Wärmeeinflusszone. Dies ist besonders vorteilhaft bei der Verarbeitung dünner Bleche oder filigraner Strukturen, wo mechanische Verfahren an ihre Grenzen stoßen.

Die Entwicklung leistungsfähiger Festkörperlaser und Faserlaser hat die Möglichkeiten des Metallschneidens in den letzten Jahren drastisch erweitert. Moderne Laserschneidanlagen erreichen Leistungen von mehreren Kilowatt und können Metalldicken von über 25 mm präzise bearbeiten. Gleichzeitig erlauben fortschrittliche CNC-Steuerungen und CAD/CAM-Systeme die vollautomatische Fertigung komplexer Bauteile in Losgröße 1 bis hin zur Massenfertigung.

Ein wesentlicher Vorteil des Laserschneidens ist die berührungslose Bearbeitung. Da keine mechanischen Kräfte auf das Werkstück wirken, können auch empfindliche oder vorgeformte Teile ohne Verformung geschnitten werden. Zudem ermöglicht die hohe Flexibilität des Verfahrens schnelle Produktwechsel ohne aufwendiges Umrüsten von Werkzeugen. Dies macht das Laserschneiden besonders attraktiv für die Kleinserienfertigung und Prototypenherstellung in der Metallverarbeitung.

Physikalische Grundlagen

Das Laserschneiden von Metall basiert auf der Wechselwirkung zwischen dem fokussierten Laserstrahl und dem Metallwerkstück. Der Laserstrahl wird dabei so stark fokussiert, dass im Fokuspunkt Leistungsdichten von bis zu 10^8 W/cm² erreicht werden. Diese enorme Energiedichte führt zu einer extrem schnellen lokalen Erwärmung des Materials über den Schmelz- bzw. Verdampfungspunkt hinaus.

Die physikalischen Prozesse beim Laserschneiden lassen sich in mehrere Phasen unterteilen:

1. Absorption: Ein Teil der Laserenergie wird von der Metalloberfläche absorbiert und in Wärme umgewandelt. Die Absorptionsrate hängt stark vom Material und der Wellenlänge des Lasers ab.

2. Aufschmelzen: Bei Erreichen der Schmelztemperatur beginnt das Material zu schmelzen. Es bildet sich ein Schmelzbad unter dem Laserstrahl.

3. Verdampfung: Bei weiter steigender Temperatur verdampft ein Teil des geschmolzenen Materials. Der entstehende Metalldampf erzeugt einen Rückstoßdruck, der die Schmelze aus der Schnittfuge treibt.

4. Plasmabildung: Bei sehr hohen Intensitäten kann sich über der Schnittfuge ein Plasma aus ionisiertem Metalldampf bilden. Dieses Plasma kann die Laserstrahlung teilweise absorbieren und abschirmen.

5. Ausblasen: Ein koaxial zum Laserstrahl geführter Gasstrahl (meist Stickstoff oder Sauerstoff) bläst die Schmelze aus der Schnittfuge und verhindert Oxidation.

Die Wechselwirkung zwischen Laserstrahl und Metall wird durch die Fresnel-Gleichungen beschrieben. Für die Absorption A gilt vereinfacht:

A = 1 - R

Wobei R die Reflektivität der Metalloberfläche ist. Diese hängt von der Wellenlänge λ des Lasers und dem komplexen Brechungsindex n des Metalls ab:

R = |((n-1)^2 + k^2) / ((n+1)^2 + k^2)|

Mit n als Realteil und k als Imaginärteil des Brechungsindex. Für die meisten Metalle liegt die Absorption im sichtbaren und nahen Infrarotbereich bei nur wenigen Prozent, steigt aber im fernen Infrarot deutlich an.

Laserstrahlquellen

Für das Schneiden von Metallen kommen hauptsächlich drei Arten von Lasern zum Einsatz:

1. CO2-Laser: Mit einer Wellenlänge von 10,6 μm eignen sich CO2-Laser besonders für das Schneiden von Stahl und Edelstahl. Die Absorption ist hier relativ hoch. Nachteilig ist die notwendige Strahlumlenkung über Spiegel.

2. Nd:YAG-Laser: Festkörperlaser mit 1064 nm Wellenlänge. Vorteil ist die Strahlführung über Glasfasern. Gut geeignet für reflektierende Metalle wie Aluminium.

3. Faserlaser: Moderne Hochleistungslaser mit Wellenlängen um 1070 nm. Kombinieren hohe Effizienz mit exzellenter Strahlqualität. Ermöglichen höchste Schneidgeschwindigkeiten.

Die folgende Tabelle zeigt typische Parameter moderner Laserschneidanlagen:

Lasertyp	Leistung	Wellenlänge	Max. Schneiddicke Stahl
CO2	2-6 kW	10600 nm	25 mm
Nd:YAG	1-4 kW	1064 nm	12 mm
Faserlaser	1-10 kW	1070 nm	30 mm

Prozessparameter und Optimierung

Die Qualität und Effizienz des Laserschneidens hängt von zahlreichen Prozessparametern ab, die sorgfältig aufeinander abgestimmt werden müssen. Zu den wichtigsten Faktoren zählen:

Laserleistung: Bestimmt die verfügbare Energie zum Schmelzen und Verdampfen des Materials. Höhere Leistungen ermöglichen größere Schneiddicken und Geschwindigkeiten.

Fokuslage: Die Position des Laserfokus relativ zur Materialoberfläche beeinflusst maßgeblich die Energieverteilung in der Schnittfuge. Typischerweise liegt der Fokus leicht unterhalb der Oberfläche.

Vorschubgeschwindigkeit: Die Geschwindigkeit, mit der der Laserstrahl über das Material geführt wird. Sie muss an Materialdicke und Laserleistung angepasst werden.

Schneidgas: Art, Druck und Düsengeometrie des Schneidgases beeinflussen die Schmelzeentfernung und Oxidation. Stickstoff wird für oxidfreie Schnitte verwendet, Sauerstoff unterstützt den Schneidprozess durch exotherme Reaktion.

Pulsparameter: Bei gepulsten Lasern können Pulsdauer, -energie und Wiederholrate optimiert werden, um die Wärmeeinbringung zu steuern.

Die Optimierung dieser Parameter erfolgt oft empirisch oder mithilfe von Simulationsmodellen. Moderne Laserschneidanlagen verfügen über umfangreiche Datenbanken mit optimierten Parametersätzen für verschiedene Materialien und Dicken.

Ein wichtiger Aspekt bei der Prozessoptimierung ist die Minimierung von Schneidfehlern wie Bartbildung, Kantenverrundung oder übermäßiger Wärmeeinflusszone. Durch geeignete Wahl der Parameter lassen sich selbst bei hochreflektierenden Metallen wie Kupfer oder Aluminium exzellente Schnittqualitäten erzielen.

Die Schneidgeschwindigkeit v lässt sich näherungsweise durch folgende Formel abschätzen:

v = (η * P) / (ρ * c * T * d)

Hierbei ist η der Prozesswirkungsgrad, P die Laserleistung, ρ die Materialdichte, c die spezifische Wärmekapazität, T die Schmelztemperatur und d die Materialdicke.

Industrielle Anwendungen

Das Laserschneiden von Metall hat in zahlreichen Industriezweigen Einzug gehalten und traditionelle Fertigungsverfahren teilweise verdrängt. Zu den wichtigsten Anwendungsgebieten zählen:

Automobilindustrie: Laserschneiden wird extensiv für die Herstellung von Karosserieteilen, Strukturbauteilen und Innenausstattungen eingesetzt. Die hohe Präzision ermöglicht passgenaue Teile für den automatisierten Zusammenbau.

Luft- und Raumfahrt: Hochfeste Leichtmetalle und Verbundwerkstoffe werden mittels Laser für Flugzeugkomponenten und Satellitenbauteile geschnitten. Die berührungslose Bearbeitung verhindert Materialverzug.

Maschinenbau: Komplexe Blechteile, Gehäuse und Chassis werden effizient per Laser zugeschnitten. Die Flexibilität erlaubt schnelle Produktanpassungen.

Medizintechnik: Präzise geschnittene Implantate, chirurgische Instrumente und Stents werden mittels Lasertechnologie hergestellt. Höchste Genauigkeit und Oberflächenqualität sind hier entscheidend.

Elektronikindustrie: Feine Leiterplatten, Abschirmungen und Gehäuseteile werden mittels Laser bearbeitet. Auch das Schneiden von Solarzellen erfolgt zunehmend per Laser.

Die Vorteile des Laserschneidens kommen besonders bei der Fertigung von Kleinserien und individualisierten Produkten zum Tragen. Durch die direkte Umsetzung von CAD-Daten in Schneidprogramme lassen sich Prototypen und Einzelstücke ohne aufwendige Werkzeugherstellung realisieren.

Ein weiterer Trend ist die Integration des Laserschneidens in komplexe Fertigungslinien im Sinne der Industrie 4.0. Durch Vernetzung mit vor- und nachgelagerten Prozessen wie Umformen, Schweißen oder Oberflächenbehandlung entstehen hochflexible Produktionssysteme.

Herausforderungen und Entwicklungstrends

Trotz der vielfältigen Vorteile gibt es beim Laserschneiden von Metall noch einige Herausforderungen zu bewältigen:

Energieeffizienz: Der Gesamtwirkungsgrad von Laserschneidanlagen liegt oft unter 20%. Durch Verbesserung der Laserquellen und Optimierung der Prozessführung wird eine Steigerung angestrebt.

Schneiddicke: Die maximal schneidbare Materialstärke ist besonders bei hochreflektierenden Metallen begrenzt. Neue Laserkonzepte wie Scheibenlaser versprechen hier Fortschritte.

Schneidqualität: Bei dicken Blechen treten oft Probleme wie Bartbildung oder Furchenbildung auf. Verbesserte Strahlformung und adaptive Prozessregelung sollen dem entgegenwirken.

Materialspektrum: Einige Metalle wie Kupfer oder Gold sind aufgrund ihrer hohen Reflektivität schwierig zu schneiden. Kurzpulslaser und neue Wellenlängen erweitern hier die Möglichkeiten.

Aktuelle Forschungs- und Entwicklungstrends zielen darauf ab, diese Limitierungen zu überwinden:

Ultrakurzpulslaser: Durch Pulsdauern im Piko- oder Femtosekundenbereich lassen sich auch hochreflektierende Metalle "kalt" bearbeiten. Die extrem kurzen Pulse verhindern Wärmeleitung ins Material.

Hybridverfahren: Die Kombination von Laserschneiden mit anderen Verfahren wie Wasserstrahlschneiden oder mechanischer Bearbeitung verspricht Synergieeffekte.

Inline-Prozessüberwachung: Durch Integration von Sensoren und Kamerasystemen wird eine Echtzeit-Qualitätskontrolle und adaptive Prozessregelung möglich.

Künstliche Intelligenz: Maschinelles Lernen und KI-Algorithmen werden zur automatischen Optimierung von Schneidparametern und vorausschauenden Wartung eingesetzt.

Additive Fertigung: Die Kombination von Laserschneiden und Laser Additive Fertigung in hybriden Fertigungssystemen eröffnet neue Möglichkeiten für komplexe Metallbauteile.

Diese Entwicklungen werden das Laserschneiden von Metall in Zukunft noch leistungsfähiger, flexibler und wirtschaftlicher machen. Die Integration in digitale Fertigungsketten und die Erschließung neuer Anwendungsfelder werden die Bedeutung dieser Schlüsseltechnologie weiter steigern.

Weiterführende Links

Literatur

Poprawe, R. (2005). Lasertechnik für die Fertigung: Grundlagen, Perspektiven und Beispiele für den innovativen Ingenieur. Springer-Verlag. ISBN 978-3540214069.
Hügel, H. & Graf, T. (2009). Laser in der Fertigung: Strahlquellen, Systeme, Fertigungsverfahren. Springer-Verlag. ISBN 978-3834807359.
